Planetenkäfig

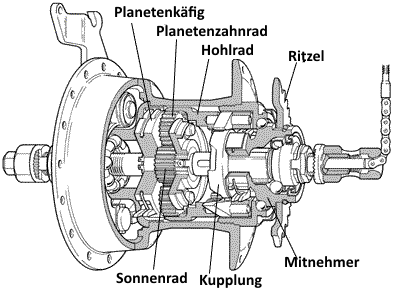

Der Planetenkäfig ist ein Teil eines Planetengetriebes einer Nabenschaltung.
Nabenschaltungen funktionieren nach dem Prinzip des Planetengetriebes
Die einfachen Drei-Gang-Naben haben ein einzelnes Sonnenrad, das fest mit der Achse verbunden ist. Drei oder vier identische Planetenräder greifen in das Sonnenrad und rotieren um dieses herum. Die Planetenräder greifen in einen Hohlrad, das sie umgibt. Dieser hat innenliegende Zähne und ist sozusagen ein umgekehrtes Zahnrad.
Während die mit dem Planetenkäfig verbundenen Planetenräder kreisen, umrundet das Hohlrad vier mal und der Planetenkäfig drei Mal die Achse. (Manche Modelle haben andere Verhältnisse).
- Der kleinste Gang hat ein Zahnrad, das das Hohlrad antreibt, während der Planetenkäfig die Nabe antreibt. Daher wird das Laufrad dreimal sein Zentrum umkreisen, während das Ritzel viermal sein Zentrum umkreist. Dadurch wird die Übersetzung also um 25% verringert.
- Im mittleren Gang wird das Ritzel immer noch vom Hohlrad angetrieben, das wiederum direkt die Nabe antreibt. Daher ist die Übersetzung direkt (1:1). Die internen Teile bleiben jederzeit in Bewegung, haben jedoch keinen Effekt im mittleren Gang.
- Der höchste Gang bewegt den Antrieb des Ritzels gegen den Planetenkäfig, während das Hohlrad weiter den Nabenkörper antreibt. Daher wird die Naben viermal ihr Zentrum umkreisen, während das Ritzel nur dreimal sein Zentrum umkreist. Damit wird die Übersetzung um 33% erhöht.
Naben mit mehr als drei Gängen haben zwei oder drei Planetensysteme und/oder abgestufte Planetenräder mit zwei oder mehr Sätzen von Zähnen nebeneinander. Dazu gibt es einen detaillierteren Artikel von John Allen: Nabenschaltungstheorie
Abgestufte Planetenräder müssen aufeinander abgestimmt sein, wenn man die Naben neu aufbaut. Die Sektionen müssen so zueinander passen, dass die Zähne ineinander greifen. Anderenfalls kann die Nabe sperren und beschädigt werden.
In den späten 1990er Jahren gab es eine Art Renaissance von Nabenschaltungen als neue Sieben-Gang Naben mit großer Übersetzungsbandbreite entwickelt wurden. Seitdem hat es einiges an Fortschritten gegeben. Der Markt wird im Wesentlichen von vier Marken beherrscht, die Gangschaltungen mit bis zu 14 Gängen herstellen. Drei-Gang und Fünf-Gang Modelle werden immer noch hergestellt und bieten eine ökonomische und praktische Alternative.
Quelle
Dieser Artikel basiert auf dem einem Abschnitta aus ddem Artikel Internal-Gear Hubs von der Website Sheldon Browns. Originalautor des Artikels ist Sheldon Brown.
